类别：美国进口阀门 发布时间：1970-01-01 08:00 浏览： 次
进口双金属片疏水阀描述--
ALSO热靜力双金属片疏水阀适用于散热器、换热器、夹套锅、加热盘管、烘干机、消毒器、层压机等的蒸汽冷凝水的排除
进口双金属片疏水阀产品特点--
1、排放温度可在线调节，安装姿势自由，内件全不锈钢。
2、利用高温凝结水行程水封式，有效减少蒸汽泄漏。
3、动作灵敏，抗水击，无噪音，排空性能优良。
4、结构简单，容易维修保养，适用高温蒸汽管线。
5、过滤器面积大，足以保护封闭区域。
6、不可分割的双金属片采用单件制造，两面膨胀程度不同，意味着具有较高的操作灵敏度。
进口双金属片疏水阀工作原理-
1.当装置启动时，空气进入疏水阀，阀芯在低温状态下处于开启位置
2.紧接着冷凝水进入疏水阀，在低温状态下，双金属片处于平展状态，阀芯完全开户并迅速排放冷凝水。
3.热凝水进入疏水阀，双金属片随着温度的升高开弯曲变形，并向上拉动阀芯调节阀座开口，温度达到饱和温度之前，阀芯完全关闭阀门。
4.积存在阀内的热凝水慢慢冷却降温后，感温的双金属片缩减变形量，带动阀芯开户阀门，继续排放凝结水，由于阀前始终存有热凝水，形成汽水分离，无蒸汽泄漏。
进口双金属片疏水阀性能参数--
壳体压力等级 Shell pressure rank |
1.6、2.5mpa |
最大工作压差 |
2.5mpa |
允许背压率 |
≥75% |
|
负荷泄露率 |
0% |
适用过热蒸汽 |
优秀 |
节能效果 |
优秀 |
|
使用介质 |
蒸汽、凝结水 |
排放方式 |
连续方式 |
抗水击 |
优秀 |

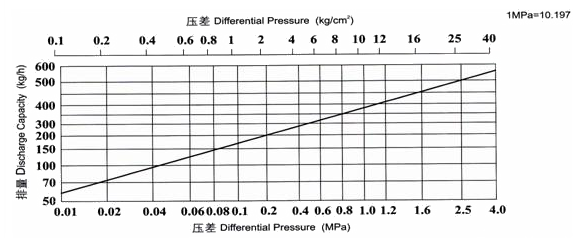

进口双金属片疏水阀排量图--

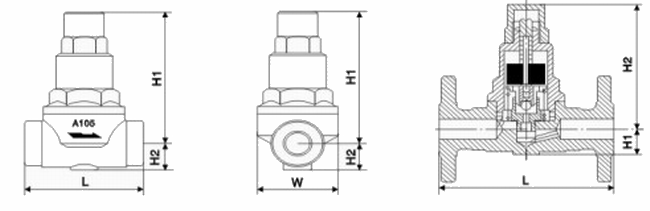

进口双金属片疏水阀外形尺寸--
Model 产品型号 |
Nominal diameter |
Connection |
Pressure raring |
Max allowable（℃） |
Adjustment Rating（℃） |
External diamensions（mm） |
Re.weight |
|||
|
L |
H1 |
H2 |
W |
|||||||
|
16Q-H1783 |
15~20 |
Thread 螺纹 |
0.01~1.6 |
220 |
50~180 |
90 |
108 |
25 |
63 |
1.8 |
|
16Q-H4783 |
15~20 |
Flange 法兰 |
0.01~1.6 |
220 |
50~180 |
150 |
108 |
25 |
63 |
3.2 |
|
16Q-H6783 |
15~20 |
Socket weld |
0.01~1.6 |
220 |
50~180 |
90 |
108 |
25 |
63 |
1.8 |
