进口波纹管式疏水阀描述--
ALSO热靜力波纹管式疏水阀适用于蒸汽主管和支管、散热器、换热器、夹套锅、加热盘管、烘干机、消毒器、层压机、伴热管线、散热片、盘管等特殊场合，主要用于凝结水负荷很低的场合。
进口波纹管式疏水阀工作原理--
1.当装置启动时，空气进入疏水阀，阀芯在弹簧的弹力下处于开启位置。
2.紧接着冷凝水进入疏水阀，在低温状态下，波纹管元件内的感温液体处于冷凝状态，阀芯完全开启，迅速排放冷凝水。
3.热凝水进入疏水阀，波纹管内的感温液体随着温度的升高开始蒸发膨胀，内压增加使波纹管元件伸长，带动阀芯向关闭方向移动，温度达到饱和温度之前，阀芯完全关闭阀门。
4.聚集在阀内的热凝水慢慢冷却降温后，波纹管元件因为内压减小而收缩，带动阀芯开启阀门，继续排放凝结水，由于阀前始终存有热凝水，形成汽水分离，无蒸汽泄漏。
进口波纹管式疏水阀产品特点--
结构简单、体积小、重量轻，安装空间小、排量大；
抗腐蚀、耐水锤、耐过热、不为冰冻损坏；
启机阶段阀门全开，能快速排除空气和其它不凝结气体；
根据工作压力的变化而自动调节。
结构紧凑且阀门坚固，减小了重量和尺寸，便于存放及安装；
能够精确开启和关闭，避免损失蒸汽；
动作灵敏，抗水击，无噪音，排放温度可在线调节；
利用高温凝结水行程水封式，有效减少蒸汽泄漏；
进口波纹管式疏水阀性能参数--
壳体压力等级 Shell pressure rank |
1.6、2.5mpa |
最大工作压差 |
2.5mpa |
允许背压率 |
≥75% |
|
负荷泄露率 |
0% |
适用过热蒸汽 |
优秀 |
节能效果 |
优秀 |
|
使用介质 |
蒸汽、凝结水 |
排放方式 |
连续方式 |
抗水击 |
优秀 |

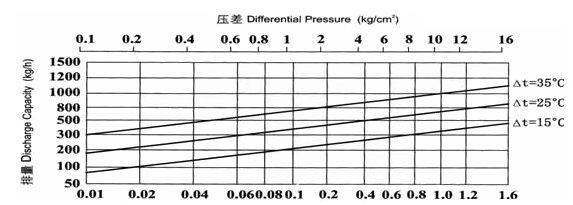

进口波纹管式疏水阀排量图--
进口波纹管式疏水阀外形尺寸--
Model 产品型号 |
Nominal diameter |
Connection |
Pressure raring |
Max allowable（℃） |
Adjustment Rating（℃） |
External diamensions（mm） |
Re.weight |
|||
|
L |
H1 |
H2 |
W |
|||||||
|
16Q-TB1183 |
15~20 |
Thread 螺纹 |
0.01~1.6 |
220 |
50~180 |
90 |
108 |
25 |
63 |
1.8 |
|
16Q-TB4183 |
15~20 |
Flange 法兰 |
0.01~1.6 |
220 |
50~180 |
150 |
108 |
25 |
63 |
3.2 |
|
16Q-TB6183 |
15~20 |
Socket weld |
0.01~1.6 |
220 |
50~180 |
90 |
108 |
25 |
63 |
1.8 |
