进口真空截止阀

类别:美国进口阀门   发布时间:1970-01-01 08:00   浏览: 次

进口真空截止阀描述--
ALSO真空截止阀用途广泛,适用于工作温度≤425℃和≤550℃,可用于半真空,中级,高级真空条件下。作为启闭装置,尤其适用于火电厂汽机冷凝和真空负压系统。
进口真空截止阀设计特点--
1.主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2.阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤和耐磨性
3.密封面运动摩擦力小,启闭轻便,而且密封面磨损有自动补偿功能。
4.阀盖调料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行

进口真空截止阀性能规范--

产品类型

壳体强度试验/MPa

上密封试验/MPa

密封试验/MPa

适用介质

适用温度/℃

PN40 碳钢

6.O

4.4

4.4

水、蒸汽、空气

  ≤425

PN64 碳钢

96

7.O

7.O

PN100 碳钢

15.O

11.0

11.O

PN40 鉻钼钢

6.O

4.4

4.4

水、蒸汽、空气

  ≤550

PN64 鉻钼钢

9.6

7.0

7.O

PN100 鉻钼钢

15.O

11.O

11.O

进口真空截止阀主要零件材料--

零件名称

阀体、阀盖

阀杆

阀瓣

密封面

阀杆螺母

填料

紧固件

优质碳钢

A105或WCB

铬不锈钢

铬不锈钢

合金钢

铝青铜

膨胀复合石墨

优质碳钢

铬钼钢

铬钼钢

20CrlM01vA 或38CrMoAlA

12CrlMo 1VA

硬质合金

铬钼钢

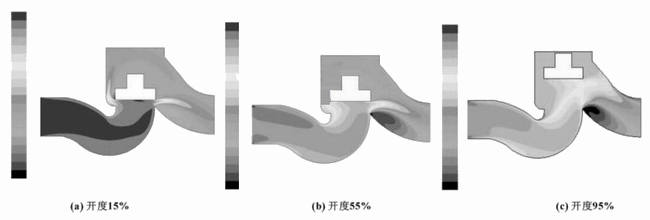

进口真空截止阀流道开度图--

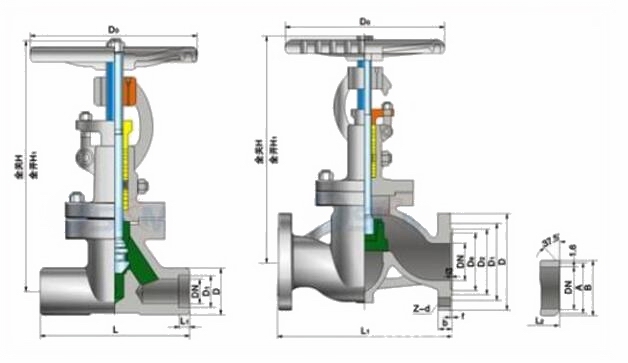

进口真空截止阀外形尺寸--

公称通径
DN/mm

公称压力
PN/MPa

主要外形尺寸和连接尺寸/mm

L

H

D

D0

D1

L1

α

W

1O

4.0

130

245

36

11

18.4

1O

-

120

15

130

245

36

16

22.5

1O

-

120

20

150

265

44

21

28.5

11

-

160

25

160

270

48

26

34.5

12

-

200

32

180

285

48

34

-

-

37o30’

200

40

200

320

55

40

-

-

37o30’

240

50

230

365

64

48

-

-

37o30’

320

65

290

41O

82

66

-

-

37o30’

300

80

31O

430

95

78

-

-

37o30’

300

100

350

470

117

1OO

-

-

37o30’

350

125

400

500

143

126

-

-

37o30’

350

150

480

533

167

150

-

-

37o30’

400

     1O

6.4

130

245

36

1O

18.4

1O

-

120

15

130

245

36

15

22.5

1O

-

120

20

150

265

44

20

28.5

11

-

160

25

160

270

48

25

34.5

12

-

200

32

180

280

48

33

-

-

37o30’

200

40

200

320

55

39

-

-

37o30’

240

50

230

365

64

48

-

-

37o30’

320

65

290

41O

82

65

-

-

37o30’

320

80

31O

430

95

76

-

-

37o30’

360

100

350

470

117

98

-

-

37o30’

400

125

480

500

143

123

-

-

37o30’

400

150

480

533

167

148

-

-

37o30’

500

1O

10.O

130

245

36

1O

18.4

1O

-

120

15

130

245

36

14

22.5

1O

-

120

20

150

265

44

20

28.5

11

-

160

25

160

270

48

25

34.5

12

-

200

32

180

285

48

32

-

-

37o30’

200

40

200

320

55

38

-

-

37o30’

240

50

230

355

64

48

-

-

37o30’

320

65

290

41O

82

63

-

-

37o30’

320

80

31O

430

95

74

-

-

37o30’

360

1OO

350

470

117

97

-

-

37o30’

400

125

400

500

143

123

-

-

37o30’

400

150

480

533

167

148

-

-

37o30’

500

注:PN4.0(40)阀门允许作为PN1.0(10)、PN1.6(16)、PN2.5(25)压力级选用
