卫生级换向截止阀
类别：进口卫生级阀门 发布时间：2021-02-18 14:31 浏览： 次
格林巴赫托普，巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于进口卫生级换向截止阀制造商,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口卫生级换向截止阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

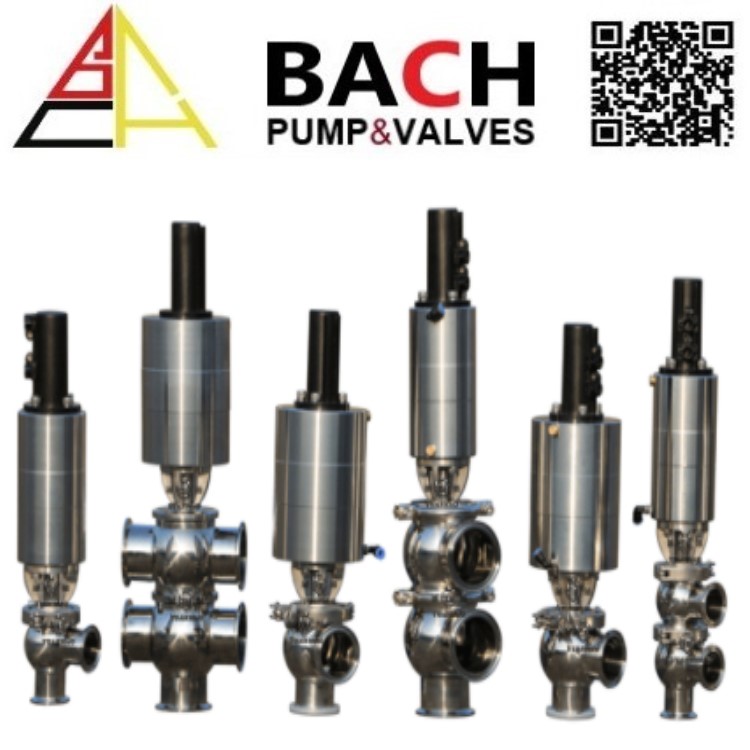

巴赫BACH卫生级换向阀
卫生级换向截止阀
应用:该换向座阀是一种卫生级单座气动操作阀门，在食品加工工业，饮料生产制药和精细化工工业中有着广泛的应用。
操作原理该座阀由单作用或双作用的气动执行器自动操作。压缩空气推动轴来定位阀门开或关的位置。
单作用执行器的气缸180度的旋转，实现了阀门的常开和常闭型。
设计和特点
阀体采用国内锻压设计
尺寸从DN25/1“到DN100/4" 标准为常闭型阀门(NC)
通过简单的改变气动执行器的活塞，阀门就可以转变成常开型(NO) 根据3A 标准卫生设计 360度可调节外部结构 开启的窗口用于观看检查轴密封情况通过松开卡箍，就可以简单的拆卸内部部件 焊接式连接口(毫米或英寸)
材质 和物料接触部分: AISI 316L、AISI 304其他部分为不锈钢: AISI 304
密封圈:EPDM 根据FDA 177.2600 内表面处理: Ra ≤0.8μm 外表面处理: 喷砂、抛光
选项垫圈:FPM(氟橡胶),符合FDA 177.2600
连接:DIN,卡箍，SMS,RJT,FIL- IDF...
双作用气动执行器 “双阻止"执行器 外置传感器 蒸汽消毒(如果轴需要杀菌)
C-TOP控制单元 表面处理: Ra ≤0.5μm 手动操作
技术规范
规格:DN25-DN100 DN1"-DN4"
工作温度:-10℃到+ 120℃(EPDM)
14°F到248°F
+140 (SIP 30min)
284°F
最大工作压力: 10 bar 145 PSI
压缩空气压力: 6-8 bar 87-116 PSI
气源连接: G1/8" (BSP)
Sanitary stop valve
Applications The divert seat, valve is a kind of hygienicsingle-seat valve pneumatically ,which is applied to a wide range ofapplication in the food-processing industry, beverage production.pharmaceutical and fine chemicals industries.
Operating principle Seatvalves are operated automatically by a single-acting or a
double-actingpneumatic actuator. By supplying compressed air，the shaft is moved to place the valve in the "open" or”closed”position.
The180°rotation of the pneumatic cylinder of single-actingactuators allows to have a normally open or normally closed valve.
Design and features Compact androbust design. 3A certified valve.
Availablesizes: from DN 25/1" to DN 100/4".
Normally closed valve (NC) in the standard version.
Thevalve can be changed to normally open (NO) by simply reversing the position ofthe pneumatic actuator. Hygienicdesign according to 3A standards. 360°adjustable body. Openlantern allows visual inspection of shaft sealing. Easy assembly/disassembly of internal parts byloosening a clamp fastener.
Standardweld connections (mm or inches).
Materials Parts in contact With the product：AlSl 316L、AlSl 304
Otherparts in sainless steel: AlSl 304 Gasket:EPDM according to FDA 177.2600
lnternalsurface finish: Ra ≤0.8μm External surface finish: bright polish
Technical specifications Availablesizes:DN25-DN100 DN1“-DN4”
Workingtemperature:-10℃to+120℃（EPDM) 14°F to 248°F
+140℃(SlP,max.30 min) 284°F Max.working pressure: 10bar 145 PSl
Compressedair pressure:6-8bar 87-116PSl Air connecitons :G1/8” (BSP)
OptionsGaskets: FPM (Viton (R)) in compliance with FDA 177.2600
Connections:DIN, Clamp, SMS, RJT, FlL-lDF, etc. Double-acting pneumatic actuator.
"Twin-Stop"actuator. External position sensors. Steam barrier (if shaft sterilisation isrequired). Jacketed body. C-TOP control unit. Surface finish: Ra≤0.5μm Manual actuation. Materialand roughness certificates.
卫生级换向阀技术参数：
| 公称通径 | DN15～DN150(mm) |
| 公称压力 | PN1.0MPa |
| 结构形式 | 双瓣 |
| 阀座密封 | 聚四氟乙烯(PTFE)≤180℃ |
| 链接方式 | 焊接、卡箍、螺纹、法兰、对夹式连接 |
| 阀体材质 | 不锈钢304、316、316L |
| 作用形式 | 单作用式（弹簧复位）、双作用(气开气关) |
| 适用介质 | 啤酒、食品加工、生物工程、制药、饮料、乳品等 |
| 控制方式 | 自动、切断式（开关控制）、调节型（4-20mA信号实现调节功能） |
声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
