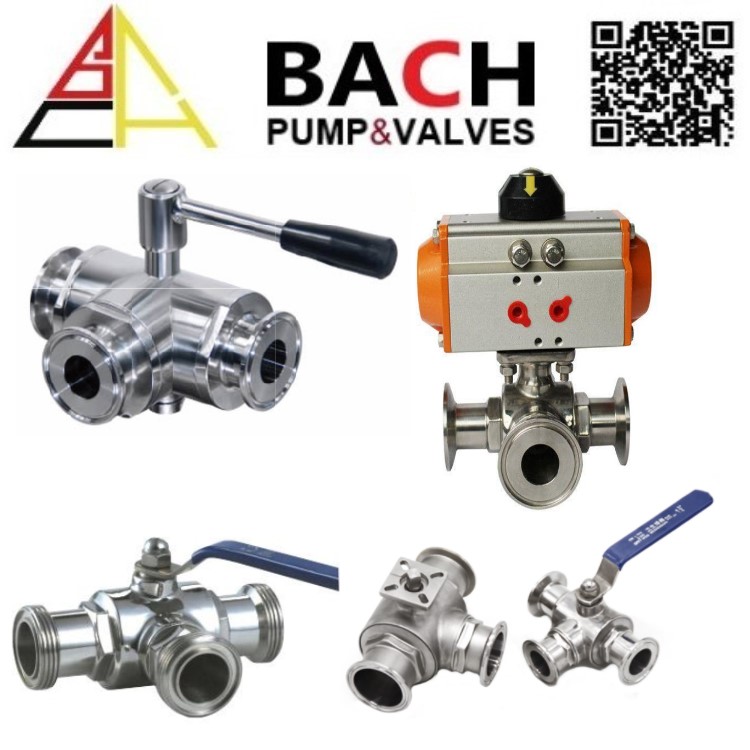

进口气动三通球阀
类别：进口卫生级阀门 发布时间：2021-02-02 15:48 浏览： 次
格林巴赫托普，巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于进口气动三通球阀制造商,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口气动三通球阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。
一、三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L三通球阀型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。1. 特点：球体为型或L型可现场更换，进出口可以任意组合都保证无滞留，无死角。操作简单、方便 通过手柄或执行器使阀门轴90°旋转实现对阀体的开启关闭。阀体采用304或316材质，垫圈座采用四氟PTFE高洁净、更环保。2.全包覆式发作设计、无滞留高洁净、满足CIP/SIP杀菌和清洗要求，耐温180℃，压力10bar。球阀
三通球阀特点
1、气动三通球阀、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化
2、三通球阀使用寿命长，流通能力大，阻力小
3、三通球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态
球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是被广泛采用的一种新型阀门。具有优点
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
高平台球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。工作方式编辑
L型流道的三通4面阀座球阀，采用2面阀座。主要用于流路的换向。
T型流道的三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。
工作原理编辑
A、开启过程
1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
B、关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
二、连接方式：焊式、快装、螺纹、法兰（含气动、智能、手动）
规 格 DN15——DN150、1〞— 6〞Ф12.7—Ф152.4
卫生级球阀连接： 快装、焊接、螺纹（供选）
属系：卫生级球阀系列
标 准： ISO、DIN、IDF、SMS、3A等
材 质： 不锈钢sus304和sus316L
质 量： 产品内外用高档抛光设备处理，达到表面精密度要求
密 封 圈：三元乙丙（EPDM）、NBR、聚四氟乙烯（PTFE）、氟橡胶（FPM）
包 装： 纸箱/木箱包装/防震膜
工作压力： 1.0Mpa
工作温度： —10℃+150℃
应用范围： 广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业
对外加工： 可以按用户要求来图、来样加工非标产品
重 量：以产品理论重量为准
壳体材料：不锈钢、
适用介质：气体、液体、蒸汽
三、连接方式：三片式全包（半包）球阀（螺纹、快装、焊接、法兰）
声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
