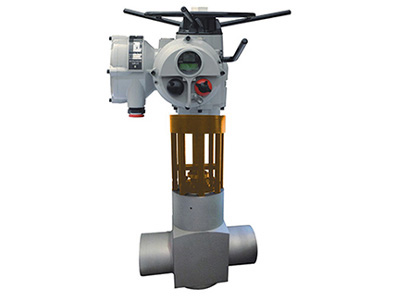

SGFZ960Y-420/F91高温高压锻钢闸阀

类别：闸阀   发布时间：1970-01-01 08:00   浏览： 次

  • 详细信息

    • 制造验收技术标准

    1、制造与验收技术条件按E101和JB/T3595-2002的规定。

    2、阀门试验按JB/T3595-2002和JB2640-81的规定，阀门密封试验和尚密封试验压力按JB/T3595-2002的规定。

    3、结构长度按E101的规定或用户提供尺寸。

    4、焊接坡口按电力工业管理标准78DG的规定或用户提供尺寸。

    主要零件材料：

    名称 SDFZ960Y-320 SDFZ960Y-420 SDFZ960Y-PW(54)140V

    SDFZ960Y-PW(57)170V

    阀体 25#锻钢 12Cr1MoV
    阀座 25#锻钢 12Cr1MoV
    阀瓣 25#锻钢 12Cr1MoV
    阀盖 25#锻钢 12Cr1MoV
    阀杆 2Cr13 25Cr2MoV

    尺寸图纸：

    主要外形尺寸和连接尺寸：

    型号 TYPE:SDFZ960Y-320(锻焊)
    DN L H H1 L1 D1 D2 配管尺寸 重量（kg）
    150 700 1270 175 985 164 198 φ194×15 509.7
    175 750 1353 230 946 186 225 φ219×16 786
    225 850 1368 220 946 232 275 φ273×20 795
    型号 TYPE:SDFZ960Y-420(锻焊)
    DN L H H1 L1 D1 D2 配管尺寸 重量（kg）
    225 850 1350 230 1030 221 275 φ194×26 1097
    型号 TYPE:SDFZ960Y-PW(54)140V(锻焊)
    DN L H H1 L1 D1 D2 配管尺寸 重量（kg）
    150 700 1270 175 946 158 198 φ194×15 510
    225 850 1368 220 946 232 278 φ273×20 795
    型号 TYPE:SDFZ960Y-PW(57)170V(锻焊)
    DN L H H1 L1 D1 D2 配管尺寸 重量（kg）
    175 750 1358 230 946 179 222 φ219×20 786
    225 850 1350 230 1013 221 275 φ273×26 1097
