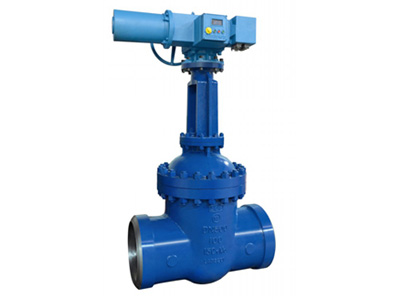

高温电动合金闸阀

类别：闸阀   发布时间：1970-01-01 08:00   浏览： 次

  • 详细信息

    • 制造验收技术标准

    1、制造与验收技术条件按日本火力发电用阀标准E101的规定。

    2、阀门结构长度按E101的规定。

    3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。

    适用规范：

    壳体材料 使用温度/℃ 适用介质
    ASTM A216 WCB ≤425 蒸汽、水
    ASTM A217 WC1 ≤470
    ASTM A217 WC6 ≤593
    ASTM A217 WC9 ≤593

    主要零件材料：

    零件名称 材料牌号
    阀体 WCB WC1 WC6 WC9
    闸板 WCB WC1 WC6 WC9
    阀盖 25 15CrMoVA 12CrMoVA 12CrMoVA
    WCB WC1 WC6 WC9
    阀杆 2Cr13 2Cr13 25Cr2MoV 25Cr2MoV

    填料 增强柔性石墨
    支架 WCB WCB WCB WCB
    WC1 WC6 WC9
    密封环 S软钢、增强柔性石墨 S软钢、增强柔性石墨 S软钢、增强柔性石墨
    阀杆螺母 ZQAL9-4

    尺寸图纸：

    主要尺寸：

    Z961(0) Y-1500Lb

    公称通径 主要外形尺寸和连接尺寸/mm
    d L H D0
    2 1/2 56 254 671 200
    3 64 305 692 200
    4 84 406 790 230
    5 100 483 875 260
    6 126 559 1055 360
    8 158 711 1148 410

    Z961(0) Y-2000Lb

    公称通径 主要外形尺寸和连接尺寸/mm
    d L H D0
    2 1/2 50 330 640 200
    3 60 368 690 230
    4 80 457 806 260
    5 96 533 984 360
    6 118 610 1090 410

    Z961(0) Y-2500Lb

    公称通径 主要外形尺寸和连接尺寸/mm
    d L H D0
    2 1/2 46 330 639 200
    3 54 368 680 230
    4 70 457 805 260
    5 86 533 965 360
    6 104 610 1070 410

    Z961(0) Y-3500Lb

    公称通径 主要外形尺寸和连接尺寸/mm
    d L H D0
    3 44 440 745 260
    4 56 540 860 300
    公称通径 NPS(in) 主要外形尺寸和连接尺寸(mm）
    d L H Do Li Lz
    Z961(0) Y-1500Lb
    2 1/2 56 254 520 200 140 243
    3 64 305 523 200 140 243
    4 84 406 599 508 198 281
    599 305 400 555
    5 100 483 678 508 198 281
    678 305 400 555
    6 126 559 793 305 410 565
    793 305 420 654
    8 158 711 813 305 410 565
    813 305 420 654
    10 200 864 988 457 440 688
    988 305 420 654
    12 250 991 1141 305 420 654
    1156 457 440 688
    14 280 1067 1249 610 690

    16 318 1194 1351 610 690

    18 360 1346 1535 610 690

    1540 610 715

    20 406 1473 1726 610 690

    1731 610 715

    22 450 1600 1921 610 690

    1926 610 715

    Z961(0) Y-2000Lb
    2 1/2 50 33 540 200 140 243
    3 60 368 558 508 198 332
    4 80 457 654 305 400 555
    5 96 533 780 305 400 565
    780 305 410 565
    6 118 610 830 305 410 565
    8 148 762 960 305 420 654
    960 305 420 654
    10 180 914 1020 305 420 654
    1024 457 440 688
    12 222 1041 1150 457 440 688
    1166 610 690

    14 254 1118 1230 457 440 688
    1240 610 690

    16 194 1245 1330 610 690

    1350 610 715

    公称通径 NPS(in) 主要外形尺寸和连接尺寸(mm）
    d L H Do Li Lz
    Z961(0) Y-2500Lb
    2 1/2 46 330 533 508 198 332
    533 200 140 243
    3 54 368 549 508 198 332
    549 200 140 243
    4 70 457 653 508 198 332
    644 305 410 565
    5 86 533 760 305 400 555
    774 305 400 565
    6 104 610 850 305 400 555
    861 305 410 565
    8 130 762 847 305 410 565
    860 305 420 654
    10 162 914 1021 305 420 654
    1050 610 690

    12 210 1041 1125 457 440 688
    1149 610 690

    14 234 1118 1221 610 690

    16 264 1245 1390 610 690

    1395 610 715

    Z961(0) Y-3500Lb
    3 44 440 620 508 198 332
    623 305 400 555
    4 56 540 721 305 400 555
    730 305 410 565
    5 74 616 796 305 410 565
    796 305 420 654
    6 88 692 857 305 410 565
    857 305 420 654
    8 116 846 1041 305 420 654
    1051 457 440 688
    10 142 1000 1197 457 440 688
    1207 610 690

    12 174 1124 1338 610 690

    14 196 1219 1455 610 715

    1440 610 690

    18 252 1499 1915 610 715
