上海沪贡阀门制造有限公司从事〖100X遥控浮球阀〗的供应商,可提供遥控浮球阀结构图,遥控浮球阀外形尺寸图,遥控浮球阀型号,遥控浮球阀作用特点,遥控浮球阀工作原理,遥控浮球阀批发厂家,遥控浮球阀执行标准,欢迎新老客户来电，来函，我们将为您提供贴心的服务。以下就是关于100X遥控浮球阀说明书的详细概述:

　　100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度。遥控浮球阀直接利用液面控制，不需要其它装置和能源，保养简便，液面控制准确度高，不受水压影响，密封可靠。本系列遥控浮球阀产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。

100X遥控浮球阀的工作原理：

　　当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。当水塔(池)的水面上升至设定高度时，浮球浮起关闭遥控浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，遥控浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

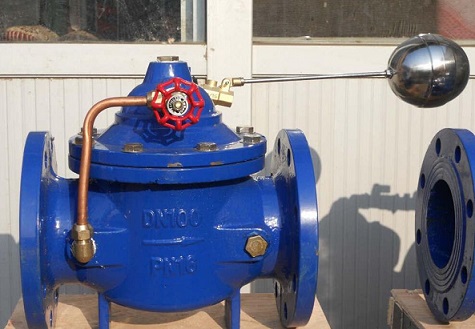

100X遥控浮球阀的实物图：

　　工作过程

　　A、开启过程

　　1.在关闭位置，球体受阀杆的.机械.施压作用，紧压在阀座上。

　　2.当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

　　3.阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

　　4.直至到全开位置，阀杆提升到*限位置，球体旋转到全开位置。

　　B、关闭过程

　　1.关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

　　2.继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

　　3.快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

　　4.手轮转动的*后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

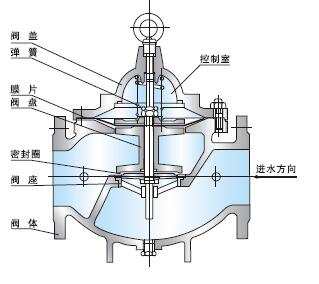

100X遥控浮球阀的内部结构图及零部件材料：

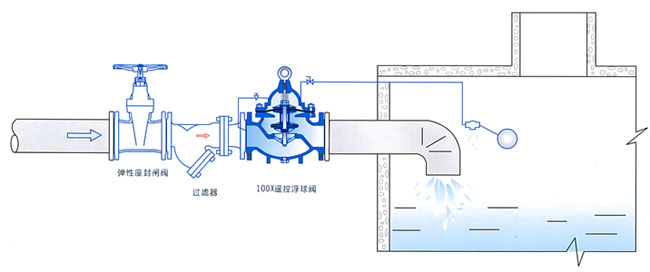

100X遥控浮球阀的安装示意图：

100X遥控浮球阀的压力测试：

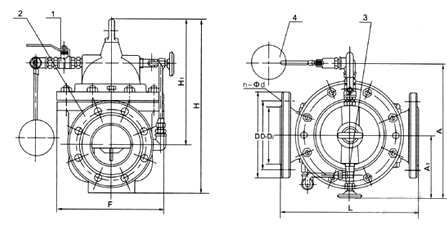

100X遥控浮球阀的连接尺寸(PN 1.0-2.5MPa)：

100X遥控浮球阀的安装注意事项

　　遥控浮球阀结构比较简单，维修时相对比较方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修。主要用于水箱，水上专用。商用电热开水器、热泵、空调冷却塔、储水塔、储水箱等，但是在安装的时候要注意几个事项如下：

　　1.取掉遥控浮球阀法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

　　2.安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

　　3.安装遥控浮球阀前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能)，合格后方可上线安装(接线按电动执行机构线路图)。

　　4.遥控浮球阀应安装在管道的水平方向或垂直方向。

　　5.准备与管道连接前，须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

　　6.与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

　　7.在遥控浮球阀安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

　　遥控浮球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。三片式球阀安装与维护应注意以下事项：

　　1.要留有阀柄旋转的位置。

　　2. 不能用作节流。

　　3带传动机构的球阀应直立安装。

　　100X遥控浮球阀是一个总称，由一只主阀及其外装之针阀、向导阀等组合而成的一类自动控制阀。100X遥控浮球阀的工作状态一般呈常用状态、常开状态、浮动状态，主要依靠主阀与针阀或导阀之间调节来进行控制水流状态。
