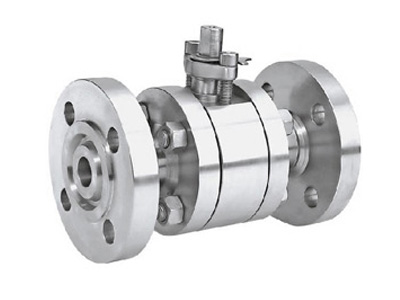

本阀各部件均为锻件，软密封圈镶入钢圈内，钢座也加工出密封面，钢座径向与背面均设有“O”型圈，以确保介质不外漏，阀杆为下装设计，台肩处设有推力轴承，减轻操作力矩。
防火功能：一旦软密封被烧毁，由于介质压力将球推向钢座。能起到防止介质外漏。
主要设计参数
通径：DN15~100mm
压力：PN16.0~32.0MPa
连接方式：法兰:JB/T 2769-92、ANSI B16.5、焊接:GB12224-89
工作温度：-28~120℃、-28~180℃
密封配合：密封圈：旦林/聚亚胺/增强聚四氟乙烯
球体：2Cr13镀铬（或镍）
尺寸图纸：
主要尺寸：
| 公称压力PN/MPa |
公称通径DN/mm |
L |
D |
D1 |
M |
Z-φd |
b |
H |
L0 |
| 16.0 |
10 |
210 |
95 |
60 |
M24X2 |
3-φ18 |
20 |
77 |
220 |
| 15 |
230 |
95 |
60 |
M27X2 |
3-φ18 |
20 |
85 |
220 |
| 20 |
240 |
105 |
68 |
M33X2 |
3-φ18 |
20 |
94 |
250 |
| 25 |
260 |
105 |
68 |
M36X2 |
3-φ18 |
22 |
100 |
250 |
| 32 |
300 |
115 |
80 |
M42X2 |
4-φ18 |
24 |
120 |
300 |
| 40 |
350 |
165 |
115 |
M52X2 |
6-φ26 |
30 |
150 |
400 |
| 50 |
400 |
165 |
115 |
M64X3 |
6-φ26 |
32 |
165 |
400 |
| 65 |
490 |
200 |
145 |
M80X3 |
6-φ29 |
40 |
180 |
500 |
| 80 |
580 |
225 |
170 |
M100X3 |
6-φ33 |
50 |
200 |
600 |
| 100 |
620 |
260 |
195 |
M125X4 |
6-φ36 |
60 |
245 |
800 |
| 32.0 |
10 |
210 |
95 |
60 |
M24X2 |
3-φ18 |
20 |
77 |
220 |
| 15 |
230 |
105 |
68 |
M33X2 |
3-φ18 |
20 |
85 |
220 |
| 20 |
240 |
105 |
68 |
M36X2 |
3-φ18 |
20 |
94 |
250 |
| 25 |
260 |
115 |
80 |
M42X2 |
4-φ18 |
25 |
100 |
250 |
| 32 |
300 |
135 |
95 |
M48X2 |
4-φ22 |
30 |
120 |
300 |
| 40 |
350 |
165 |
115 |
M64X3 |
6-φ26 |
35 |
150 |
400 |
| 50 |
400 |
200 |
145 |
M80X3 |
6-φ29 |
40 |
165 |
450 |
| 65 |
490 |
225 |
170 |
M100X3 |
6-φ33 |
50 |
180 |
500 |
| 80 |
580 |
260 |
195 |
M125X4 |
6-φ36 |
55 |
200 |
600 |
| 100 |
620 |
300 |
235 |
M155 X4 |
8-φ36 |
65 |
245 |
800 |
