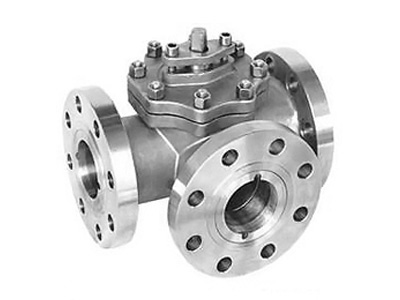

Q45F-16三通球阀

类别：球阀   发布时间：1970-01-01 08:00   浏览： 次

  • 详细信息

    • 四面座三通球阀具有结构紧凑、密封性好的特点“L”型和“I”型，其中还“L”型可实现对介质流向进行切换两种工况。

    手动型

    法兰尺寸按ANSI 150Lb、300Lb、JIS10K、20K JB/T79-94等标准。

    可提供电动驱动方式

    图A，“L”型可实现对介质的分流和混流，四种工况；图B，其驱动方式有手动、气动、气动弹簧复位、电动等。

    主要零件材料：

    零件名称 材质
    阀体 WCB CF8 CF8M CF3 CF3M
    球 WCB、HCr 1Cr18Ni9 0Cr71Ni12Mo2

    00Cr18Ni9

    		 00Cr71Ni12Mo2
    阀座 PTFE/2Cr13
    阀杆 1Cr13 1Cr18Ni9 0Cr71Ni12Mo2 00Cr18Ni9 00Cr71Ni12Mo2
    填料 PTFE、柔性石墨

    尺寸表：

    公称通径 d1 d H L1 L2 W
    15 1/2" 15 15 64 140 70 130
    20 3/4" 20 20 84 165 83 160
    25 1" 25 25 84 165 83 160
    40 1 1/2" 40 40 152 250 125 500
    50 2" 50 50 157 260 130 500
    65 2 1/2" 65 65 183 320 160 800
    80 3" 80 80 183 320 160 800
    100 4" 100 100 195 370 185 800
    125 5" 125 125 355 510 255 850
    150△ 6" 150 125 355 510 255 850
    200△ 8" 200 150 430 580 290 1500
    250△ 10" 254 203 475 670 335 ＊
    300△ 12" 300 254 550 720 360 ＊

    注：带”△”，即DN150以上可生产缩口型。
