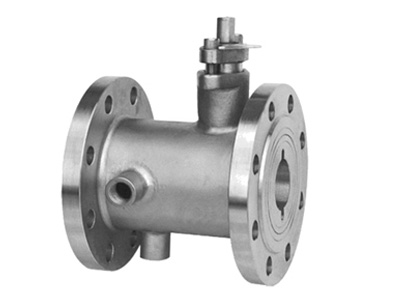

该系列阀具有良好的保温、保冷特性，结构合理、重量轻、密封性好。其操作方式有手动、电动、气动弹簧复位等。设计可按API、JIS、CB等标准，广泛适用于石油、化工、冶金、制药行业。
安装方式：
常温下的工作压力 试验压力按下表规定
| 公称压力 |
常温下***高使用压力 |
壳体试验压力 |
阀座试验压力 |
| 低压气密封试验（MPa） |
高压密封试验（MPa） |
| 1.6 |
1.6 |
2.4 |
0.6 |
1.8 |
| 2.5 |
2.5 |
3.8 |
0.6 |
2.8 |
| 4.0 |
4.0 |
6.0 |
0.6 |
4.4 |
| 6.4 |
6.4 |
9.6 |
0.6 |
7 1 |
| CLASS 150 |
1.93 |
3.0 |
0.6 |
2 1 |
| CLASS 300 |
5.1 |
7.7 |
0.6 |
5 6 |
| JIS 10K |
1.37 |
2.4 |
0.6 |
1 5 |
| JIS 20K |
3.64 |
5.8 |
0.6 |
4.0 |
| 夹套部试验压力 |
1.0 |
1.5 |
0.6 |
- |
| 亮套部介质适用温度 |
-29℃～100℃ |
主要零件材料：
| 零件名称 |
材质 |
| 阀体 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 球 |
WCB+Cr |
CF8 |
CF8M |
CF3 |
CF3M |
| 阀杆 |
1Cr13 |
0Cr18Ni9 |
0Cr11Ni12Mo2 |
00Cr18Ni9 |
0Cr17Ni12Mo2 |
| 填料 |
PTFE/柔性石墨 |
密封副配对表：
| 球阀WCBCF8CF8MCF3CF3M球阀表面Cr+或Ni/焊STL密封阀座PTFE/+金属STL |
尺寸图纸：
尺寸表：
mm
| 公称 通径
|
实际 通径
|
L |
JIS 10K |
JIS 20K |
| 法兰 |
D |
G |
T |
f |
c |
N-h |
法兰 |
D |
G |
T |
f |
c |
N-h |
| 20 |
19 |
117 |
40 |
140(127) |
85(73) |
16(14.3) |
2(1.6) |
105 (98.5)
|
4-19 (4-16)
|
40 |
140(156) |
85(73) |
18(20.7) |
2(1.6) |
105(114.5)
|
4-1
9(4-22)
|
| 25 |
25 |
127 |
50 |
155(152) |
100(92) |
16(15.9) |
2(1.6) |
120 (120.5)
|
4-19 (4-19)
|
50 |
155(165) |
100(92) |
18(22.3) |
18(22.3) |
2(1.6) |
8-1
9(8-19)
|
| 40 |
38 |
165 |
65 |
175(178) |
120(105) |
18(17.5) |
2(1.6) |
14
0(139.5)
|
4-19 (4-19)
|
65 |
175(190) |
120(105) |
20(25.4) |
20(25.4) |
2(1.6) |
8-19 (8-22)
|
| 50 |
51 |
178 |
80 |
185(190) |
130(127) |
18(19.1) |
2(1.6) |
150 (152.5)
|
8-19 (4-19)
|
80 |
200(210) |
135(127) |
22(28.6) |
22(28.6) |
2(1.6) |
8-23 (8-22)
|
| 80 |
76 |
229 |
150 |
280(279) |
215(216) |
22(25.4) |
2(1.6) |
240 (241.5)
|
8-23 (8-22)
|
|
|
|
|
|
|
|
| 100 |
102 |
254 |
200 |
330(343) |
265(270) |
22(28.6) |
2(1.6) |
290 (298.5)
|
12-23 (8-22)
|
|
|
|
|
|
|
|
| 150 |
152 |
292 |
250 |
400(406) |
325(324) |
24(30.4) |
2(1.6) |
355 (362.0)
|
12-25 (12-25)
|
|
|
|
|
|
|
|
| 200 |
203 |
330 |
350 |
490(533) |
415(413) |
26(30.5) |
3(1.6) |
455
(476.0)
|
16-25 (12-29)
|
|
|
|
|
|
|
|
注：O内尺寸为ANSI标准尺寸，法兰尺寸也可按JB 79-94的规定。
也可根据用户需要提供气动、电动驱动型。
mm
| 公称通径 |
结构尺寸 |
H |
W |
| E |
Q |
ZG3/4" |
| 20 |
58.5 |
147 |
ZG3/4" |
101 |
160 |
| 25 |
63.5 |
156 |
ZG3/4" |
106 |
160 |
| 40 |
62.5 |
181 |
ZG3/4" |
125 |
230 |
| 50 |
68 |
218 |
ZG3/4" |
135 |
230 |
| 80 |
82 |
275 |
ZG3/4" |
193 |
400 |
| 100 |
83 |
300 |
ZG3/4" |
265 |
700 |
| 150 |
95 |
403 |
ZG3" |
355 |
1100 |
| 200 |
100 |
492 |
ZG3" |
410 |
1500 |
