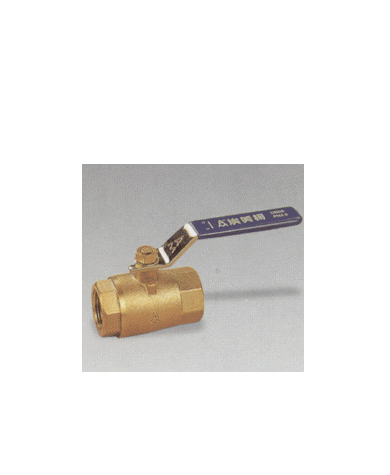

201黄铜球阀
类别：球阀 发布时间：1970-01-01 08:00 浏览： 次
产品： | 201 |
型号： | Q11F-40T |
规格： | 注：DN8~100公称压力：4.0MPa |
产品说明： | |
技术规范： | 公称压力：4.0MPa 工作介质：水,气 工作温度：-20℃≤t≤110℃ 圆柱管螺纹符合ISO228标准 |
连接尺寸
DN | SIZE | L | B | H | D |
8 | 1/4 | 46 | 8 | 39 | 80 |
10 | 3/8 | 47.5 | 8 | 39 | 80 |
15 | 1/2 | 62 | 12.7 | 44.5 | 90 |
20 | 3/4 | 67 | 15 | 48 | 100 |
25 | 1 | 80 | 20 | 54 | 110 |
32 | 11/4 | 85.5 | 25 | 58 | 120 |
40 | 11/2 | 94.5 | 32 | 75 | 130 |
50 | 2 | 106 | 40 | 82 | 150 |
65 | 21/2 | 141.5 | 50 | 95 | 173 |
80 | 3 | 165 | 65 | 108.5 | 193 |
100 | 4 | 190 | 80 | 128.5 | 233 |
