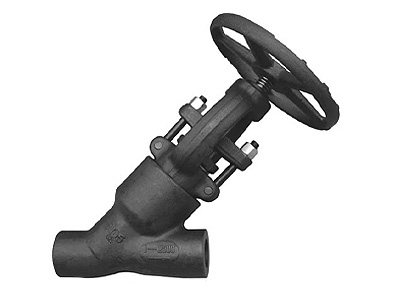

直流、堆焊、自密封式截止阀（BW型）J65Y-1500L

类别：截止阀   发布时间：1970-01-01 08:00   浏览： 次

  • 详细信息

    • 性能特点

    1、阀体阀盖为整体锻制而成，强度高，造型美观，材质可靠。

    2、中腔采用自紧密封结构，压力越高，密封性越好。独特的不锈钢自密封圈，拆装方便，密封可靠。

    3、阀杆表面经超强致密耐磨处理，耐磨耐蚀，启闭磨擦小 ，确保产品无外漏之虞。

    尺寸图纸：

    主要规格、连接尺寸及外形尺寸：

    J65Y(H)-1500Lb

    规格 尺寸 D D1 d a° H L D0
    15 24 56 15 37.5° 315 190 200
    20 32 56 19 37.5° 315 190 200
    25 38 56 24 37.5° 315 190 200
    32 48 82 30 37.5° 435 220 240
    40 52 82 34 37.5° 435 220 280
    50 66 90 42 37.5° 480 250 320

    J65Y(H)-2500Lb

    规格 尺寸 D D1 d a° H L Do
    15 24 56 15 37.5° 315 190 200
    20 32 56 19 37.5° 315 190 200
    25 38 56 20 37.5° 315 190 200
    32 48 82 29 37.5° 435 220 240
    40 52 82 30 37.5° 435 220 280
    50 66 90 39 37.5° 480 250 320
