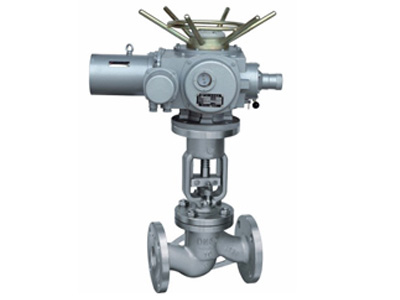

J941H-16C电动截止阀

类别：截止阀   发布时间：1970-01-01 08:00   浏览： 次

  • 详细信息

    • J941H电动截止阀倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不 停机情况下进行，方便快捷，不影响系统运行。 配有多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。电动截止阀适用于公称压力 PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

    产品特点：

    1、阀杆开启或关闭行程相对较短，具有非常可靠的切断动作。

    2、全开状态，阀座与阀瓣密封面这间不再有接触，密封面机械磨损较少。

    3、可以安装在管道的任何位置上，介质从下往上流。

    4、不锈钢截止阀适用于各类腐蚀性介质的管道上，有良好的防腐性和足够的强度。

    5、合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。

    主要零件材料及主要用途：

    阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度

    (≤℃)
    WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
    ZGlCrl8Ni9Ti 0Crl8Ni9Ti+

    Stellite12

    		 Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
    ZGlCrl8Ni2Mo2Ti CF8M+

    Stellite12

    		 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、

    碱类、混酸

    		 200
    ZG00Crl7Nil4M02 CF3M+

    Stellite12

    		 Stel1ite6 316L PTFE 磷酸类、

    尿素、甲铵液

    		 200
    ZGlCr5MO ZGlCr5MO+

    Stellite12

    		 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

    主要外形尺寸、连接尺寸及质量：

    公称压力

    PN(MPa)

    		 公称通径

    DN(mm)

    		 标准值 参考值
    L D D1 n2 D6 b f f1 Z-φd L1 H 质量(kg)
    1．6 50 230 160 125 100

    		16 3

    		4-φ18 590 645 48
    65 290 180 145 120

    		18 3

    		4-φ18 590 690 60
    80 310 195 160 135

    		20 3

    		8-φ18 590 715 65
    100 350 215 180 155

    		20 3

    		8-φ18 590 770 71
    125 400 254 210 185

    		22 3

    		8-φ18 590 780 119
    150 480 280 240 210

    		24 3

    		8-φ23 590 810 210
    200 600 335 295 265

    		26 3

    		12-φ23 810 967 320
    250 622 405 355 320

    		30 3

    		12-φ25 810 1143 550
    300 698 460 410 375

    		30 4

    		12-φ25 830 1292 785
    2.5 50 230 160 125 100

    		20 3

    		4-φ18 590 645 50
    65 290 180 145 120

    		22 3

    		8-φ18 590 690 65
    80 310 195 160 135

    		22 3

    		8-φ18 590 715 67
    100 350 230 190 160

    		24 3

    		8-φ23 590 770 73
    125 400 270 220 188

    		28 3

    		8-φ25 590 780 127
    150 480 300 250 218

    		30 3

    		8-φ25 810 810 215
    200 600 360 310 278

    		34 3

    		12-φ25 810 967 322
    250 622 425 370 332

    		36 3

    		12-φ30 830 1143 585
    300 698 485 430 390

    		40 4

    		16-φ30 830 1292 795
    4．0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
    65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
    80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
    100 350 230 190 160 150 24 3 4．5 8-φ23 590 770 101
    125 400 270 220 188 176 28 3 4．5 8-φ25 810 782 207
    150 480 300 250 218 204 30 3 4．5 8-φ25 810 875 226
    200 600 375 320 282 260 38 3 4．5 12-φ30 810 1160 399
    6．4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
    65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
    80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
    100 430 250 200 168 150 32 3 4．5 8-φ25 810 837 171
    125 500 295 240 202 176 36 3 4．5 8-φ30 810 1031 243
    150 550 340 280 240 204 38 3 4．5 8-φ34 830 1066 296
    200 650 405 345 300 260 44 3 4．5 12-φ34 830 1213 420
    10．0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
    65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
    80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
    100 430 265 210 172 150 38 3 4．5 8-φ30 810 950 194
    125 500 310 250 210 176 42 3 4．5 8-φ34 830 1141 285
    150 550 350 290 250 204 46 3 4．5 12-φ34 830 1240 450
    200 650 430 360 312 260 54 3 4．5 12-φ4l 830 1425 850
    16．0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
    65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
    80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
    100 430 300 240 200 150 48 3 4．5 8-φ34 830 935 238
