类别:流量计 发布时间:2021-02-01 14:26 浏览: 次

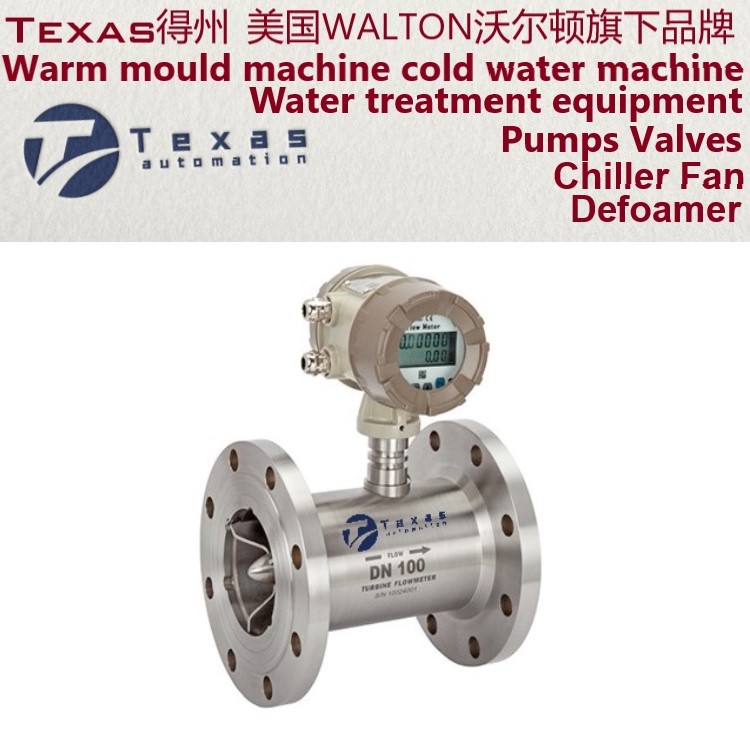

美国沃尔顿旗下品牌,得州Texas进口流量计品牌。
仪表口径及连接方式 |
4、6、10、15、20、25、32、40采用螺纹连接 |
(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接 |
|
精度等级 |
±0.5%R |
量程比 |
1:10;1:15;1:20 |
仪表材质 |
304不锈钢、316(L)不锈钢等 |
被测介质温度(℃) |
-20~+120℃ |
环境条件 |
温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa |
输出信号 |
4-20mADC电流信号(LWGY-□C型) |
供电电源 |
LWGY-□B型:自带锂电池供电(可连续使用3年);LWGY-□C型:+24VDC |
信号传输线 |
2×0.3(二线制) |
传输距离 |
≤1000m |
信号线接口 |
内螺纹M20×1.5(LWGY-□C型) |
防爆等级 |
ExdIIBT6 |
防护等级 |
IP65 |
测量范围及工作压力:表2
仪表口径(mm) |
正常流量范围(m3/h) |
扩展流量范围(m3/h) |
常规耐受压力(MPa) |
特制耐压等级(MPa)(法兰连接方式) |
DN 4 |
0.04~0.25 |
0.04~0.4 |
6.3 |
12、16、25 |
DN 6 |
0.1~0.6 |
0.06~0.6 |
6.3 |
12、16、25 |
DN 10 |
0.2~1.2 |
0.15~1.5 |
6.3 |
12、16、25 |
DN 15 |
0.6~6 |
0.4~8 |
6.3、2.5(法兰) |
4.0、6.3、12、16、25 |
DN 20 |
0.8~8 |
0.45~9 |
6.3、2.5(法兰) |
4.0、6.3、12、16、25 |
DN 25 |
1~10 |
0.5~10 |
6.3、2.5(法兰) |
4.0、6.3、12、16、25 |
DN 32 |
1.5~15 |
0.8~15 |
6.3、2.5(法兰) |
4.0、6.3、12、16、25 |
DN 40 |
2~20 |
1~20 |
6.3、2.5(法兰) |
4.0、6.3、12、16、25 |
DN 50 |
4~40 |
2~40 |
2.5 |
4.0、6.3、12、16、25 |
DN 65 |
7~70 |
4~70 |
2.5 |
4.0、6.3、12、16、25 |
DN 80 |
10~100 |
5~100 |
2.5 |
4.0、6.3、12、16、25 |
DN 100 |
20~200 |
10~200 |
2.5 |
4.0、6.3、12、16、25 |
DN 125 |
25~250 |
13~250 |
1.6 |
2.5、4.0 |
DN 150 |
30~300 |
15~300 |
1.6 |
2.5、4.0 |
DN 200 |
80~800 |
40~800 |
1.6 |
2.5、4.0 |
订货时请详细提供以下数据:
(1)被测介质
(2)最大、常用、最小流量。
(3)工作压力、工作温度 、最高压力、最高温度
(4)介质密度、粘度
(5)管道材质、内径、外径
(6)现场管道敷设情况和局部阻力件形式。
