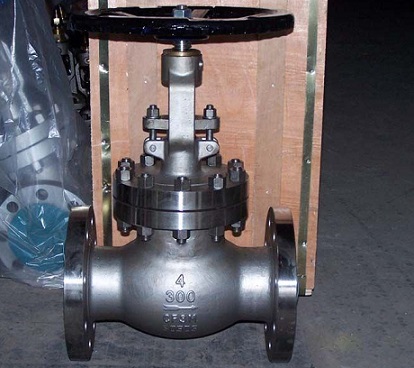

美标截止阀当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。按连接方式分为三种:法兰连接、丝扣连接、焊接连接。
美标截止阀的原理
A、开启过程
1在关闭位置,阀体受阀杆的[wiki]机械[/wiki]施压作用,紧压在阀座上。
2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4直至到全开位置,阀杆提升到位置,球体旋转到全开位置。
B、关闭过程
1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和闸板同时旋转90°。
3 快要关闭时闸体已在与阀座无接触的情况下旋转了90°。
4手轮转动的后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
美标截止阀的结构特点
1、 启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。
2、 上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。
3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、 低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。
5、 楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
6、 密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。
此类阀门安装在管道上要水平
美标截止阀的制造标准
材料标准:API和ASME标准,ASTM,ASTM
设计标准:BS1873 JIS B2071-2081
结构长度:ANSI B16.10,JISB2002
配管法兰:ANSI B16.5、JIS B2212-2214
对焊端尺寸:ANSI B16.25
检验与试验:API598、JIS B2003
传动方式:手动、电动、伞齿轮动
