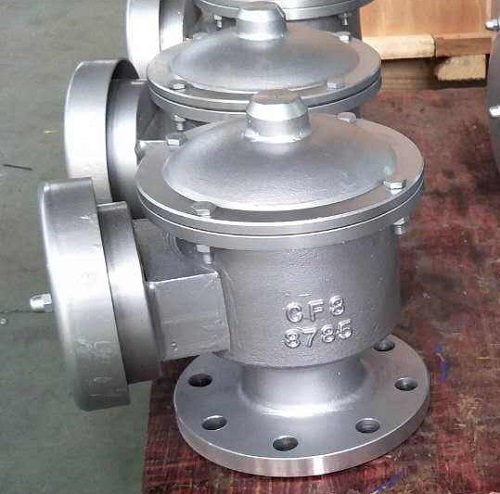

罐顶呼吸阀安装于油罐的顶部，用来保护油罐的密闭性，对油罐有着保护的作用，因此成为很多储罐中重要的一个部分，储罐呼吸阀可以通过油罐本来所承受的压力程度来减少油蒸汽的排放，一般情况下罐内的气体压力如果在呼吸阀的压力控制范围之内，那储罐呼吸阀只需要保持储罐的密封性即可。

罐顶呼吸阀呼吸量的计算方法

　　1、按照文章中呼吸阀呼吸量的确定介绍的吸阀呼吸量的计算方法计算出呼吸阀的呼吸量V(m3/h);

　　2、呼吸阀进出口管线的气体流速不宜太高，以免流体阻力降较大，导致呼吸阀补气不及或排气不畅，通常呼吸阀进出口管线气体的流速选择U=3-5m/s;

　　3.确定出上述V和U值，根据气体在管路中的流动方程：d=18.81V0.5U-0.5即可计算出管道的直径d(mm)，再向上适当圆整，选择工程上常用的公称直径即可确定呼吸阀进出口的规格尺寸。

罐顶呼吸阀的工作原理

　　呼吸阀产品应符合SY/T0511-1996标准要求，分为普通型和全天候型两大系列，其操作温度和代号分别为：全天候型代号Q操作温度-30～+60℃，普通型代号P操作温度0～+60℃。

　　罐顶呼吸阀的结构形式多种多样，其外形多半呈球型。国外产品有些外形根据实际需要有桶形、盘形等。呼吸阀的内部结构实质上是由一个压力阀盘(即呼气阀)和一个真空阀盘(即吸气阀)组合而成的，压力阀盘和真空阀盘既可并排布置也可重叠布置。其工作原理：当储罐压力和大气压力相等时，压力阀和真空阀的阀盘和阀座紧密配合，阀座边上密封结构有“吸附”效应，使阀座严密不漏。当压力或真空度增加时，阀盘开始开启由于在阀座边上仍存在着“吸附”效应，所以仍能保持良好的密封。当罐内压力升高到定压值时，将压力阀打开，罐内气体通过呼气阀(即压力阀)侧排人外界大气中，此时真空阀由于受到罐内正压作用处于关闭状态。反之当罐内压力下降到一定真空度时，真空阀由于大气压的正压作用而打开，外界的气体通过吸气阀(即真空阀)侧进入罐内，此时压力阀处于关闭状态。在任何时候，压力阀和真空阀不能同时处于打开的状态。当罐内压力或真空度降到正常操作压力状态时，压力阀和真空阀处于关闭状态，停止呼气或吸气过程。
